Балка двутавровая

25.07.2017

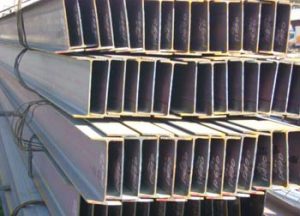

Балка двутавровая или двутавр — изделие из металла, с профилем, сечение которого напоминает букву «Н». Размеры варьируют от 4м до 12м. Материалом производства двутавровых балок является низколегированная и углеродистая сталь, параметры описаны в государственном стандарте.
Двутавровые балки имеют отличия по толщине стали и углу наклона полок, относительно внутреннего ребра жесткости. Полки имеют особую маркировку, которую можно найти в нормах и стандартах. Пример: буква «У» — обозначается узко-полочная балка. Балки нормальные обозначаются «Б», широкополочные — «Ш». Колонные балки имеют обозначение — «К».

Прочность балки зависит
от определенных ее характеристик:

Длина балки;
Форма поперечного сечения;
Площадь сечения;
Материал изготовления балки;
Способ фиксации балки.

Балки двутавровые обыкновенные имеют уклон внутренних граней полок и обозначаются номером, соответствующим их высоте в сантиметрах. В сортамент входят профили от № 10 до № 60. Стенки у крупных двутавров имеют минимальную толщину по условиям устойчивости. Соотношение толщины стенки и высоты двутавра достигает 1/55. Чем тоньше стенка, тем выгоднее сечение балки при работе ее на изгиб. Однако по условиям технологии прокатки у большинства двутавров стенки получаются значительно толще, чем это требуется по условию их устойчивости. Благодаря сосредоточению материала в полках двутавры имеют большую жесткость относительно горизонтальной оси, но небольшая ширина полок делает их малоустойчивыми относительно вертикальной оси.
Балки двутавровые с параллельными гранями полок прокатывают трех основных типов: нормальные двутавры (Б), широкополочные двутавры (Ш), колонные двутавры (К). Отношение ширины полок к высоте балочных профилей (Б) и (Ш) лежит в пределах от 1:1,65 (при малых высотах) до 1:1,25 (при больших высотах). Колонные профили (К) имеют отношение ширины полок к высоте, близкое 1:1, что придает им устойчивость относительно вертикальной оси.
Сортамент на стальные двутавры с уклоном внутренних граней полок регламентируется ГОСТ 8239–89. Данный стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок. Уклон внутренних граней полок должен быть 6–12 %.
Сортамент на двутавровые балки с параллельными гранями полок определяется по ГОСТ 26020–83. Данный стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.
В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы:
•    Б — нормальные двутавры;
•    Ш — широкополочные двутавры;
•    К — колонные двутавры.

Применяется двутавровая балка
в зависимости от своих характеристик:

Нормальная балка используется в ветках отдельных опор и колонн;
Широкополочная балка применяется в различных областях строительства, при этом не нужны специальные обработки и крепления;
Колонная балка нашла активное применение при возведении колонн и аналогичных сооружений, мостов и высотных зданий.

Балка двутавровая также нашла свое применение почти во всех металлических каркасных конструкциях, зданиях и сооружениях промышленного и гражданского строительства. Отлично подходит для построения больших пролетов, эстакад, резервуаров, мачт, башен, высотных колонн, подкрановых путей.
