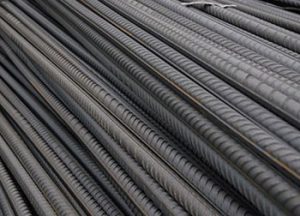

Арматура горячекатанная

25.07.2017

Арматурный прокат производится в соответствии с требованиями нормативных документов: • страны СНГ: o ГОСТ 5781. Сталь горячекатаная для армирования железобетонных конструкций, o СТО АСЧМ 7–93. Прокат периодического профиля из арматурной стали, o ГОСТ 10884–94. Сталь арматурная термомеханически упрочненная для железобетонных конструкций, o ГОСТ Р 52544. Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций; • Украина: o ДСТУ 3760–98. Прокат арматурный для железобетонных конструкций, o ГОСТ 10884–94. Сталь арматурная термомеханически упрочненная для железобетонных конструкций; • Еврозона: o EN 10080. Стальные изделия для армирования бетона. Пригодная для сварки стальная арматура, а также технических условий, разработанных для отдельных видов арматурного проката.

Стандарты СТО АСЧМ 7–93 и ГОСТ 10884–94 ориентированы на изготовление горячекатаной и термомеханически упрочненной арматуры класса А500С европейского образца. ГОСТ Р 52544-2006 отличается от приведенных выше стандартов тем, что он унифицирован по основным компонентам с Европейским стандартом EN 10080. Стандарт ДСТУ 3780 введен в Украине с отменой ГОСТ 5781 и ГОСТ 10884 и регламентирует свойства арматурного проката гладкого и периодического профиля диаметром от 5,5 до 40 мм. Европейские нормы (EN 10080), в отличие от ГОСТов, для арматурного проката предполагают наличие категорий пластичности: A, B, C. Классификации арматуры по классу прочности не предполагают. Расчетные формулы Масса арматуры определяется Ma по формуле: Ma = L•ρу, где L — длина арматуры; ρу — теоретическая масса 1 м арматуры, равна теоретической массе круга диаметром равным номинальному диаметру арматуры. При плотности стали ρ = 7850 кг/м3: ρу = 0,0061654•dн2 (кг/м), где dн — номинальный диаметр арматуры в мм. Номинальным диаметром арматуры называют диаметр равновеликого по площади поперечного сечения круглого прутка (по ГОСТ 12004). Сортамент и масса 1 м проката Рис. 1. Арматура по ДСТУ 3760–98 Общие технические условия на арматурный прокат регламентируются ДСТУ 3760–98, введенным в Украине с отменой ГОСТ 5781–82 и ГОСТ 10884–94. Данный стандарт распространяется на прокат арматурный гладкого и периодического профиля диаметром от 5,5 до 40 мм, предназначенный для армирования обычных и предварительно напряженных железобетонных конструкций. ДСТУ 3760–98 допускает по соглашению изготовителя с потребителем изготовление проката с другими периодическими профилями. В соответствии с ДСТУ 3760–98 арматурный прокат (обозначается индексом А) подразделяют на классы. Классы определяются в зависимости от нормируемого значения условного предела текучести в МПа. Прокат подразделяют на: • свариваемый (обозначается индексом С); • стойкий против коррозионного растрескивания под напряжением (обозначается индексом К); • несвариваемый (без индекса С); • нестойкий против коррозионного растрескивания (без индекса К). Арматурный прокат изготавливают следующих классов: • А240С с гладким профилем; • А300С, А400С, А500С, А600, А600С, А600К, А800, А800К и А1000 с периодическим профилем. Стандартом предусмотрено изготовление арматурного проката круглого гладкого профиля диаметром от 5,5 до 40 мм и периодического профиля номинальным диаметром от 6,0 до 40 мм. Арматурный прокат поставляют в прутках и мотках. Арматурный прокат гладкого профиля класса А240 изготавливают по ГОСТ 2590 обычной точности. Рис. 2. Арматурный прокат гладкого профиля класса А240 Арматурный прокат периодического профиля должен иметь поперечные выступы серповидной формы, которые не должны соединяться с продольными выступами. Продольные выступы не обязательны.

Стандартом допускается изготовление проката промежуточных размеров и с другим видом периодического профиля. Овальность гладкого арматурного проката — по ГОСТ 2590. Овальность проката периодического профиля (разность d1 и d2) должна быть не более 1,2 мм для проката диаметром от 6 до 14 мм, не более 1,6 мм для проката диаметром от 16 до 25 мм и не более 2,4 мм для проката диаметром свыше 25 мм. Предельные отклонения по длине Арматурный прокат в прутках изготавливают мерной и немерной длины. Длина прутков должна находится в диапазоне от 6 до 12 м. Стандартом регламентируются предельные отклонения по длине мерных прутков. Они могут быть от 0 до +100 мм. По соглашению изготовителя с потребителем допускается установление других предельных отклонений. Кривизна прутков арматурного проката не должна превышать 0,6 % от измеряемой длины. Маркировка, упаковка, транспортирование Маркировка и упаковка — по ДСТУ 3058 (ГОСТ 7566) со следующими дополнениям: • арматурный прокат в прутках упаковывают в связки массой не более 15 т. При поставке арматурного проката в мотках каждый моток должен состоять из одного отрезка. Допускается поставка мотков, состоящих из двух отрезков, в количестве не более 10 % от массы партии. Моток должен быть плотно перевязан; • арматурный прокат должен иметь прокатную маркировку с шагом не более 1,5 м в виде точек, выступов или других меток, обозначающих: o предприятие-изготовителя; o класс арматурного проката. Транспортирование и хранение — по ДСТУ 3058 (ГОСТ 7566). Условные обозначения Арматурный прокат диаметром 25 мм класса А800: 25 А800 ДСТУ 3760-98. Арматурный прокат диаметром 10 мм класса А300С свариваемый: 10 А300С ДСТУ 3760-98.
